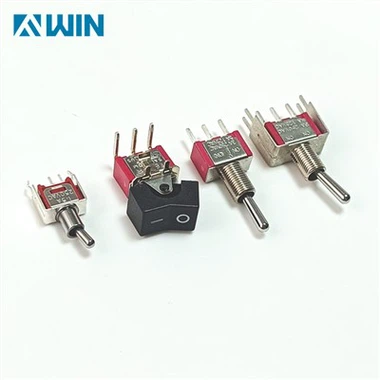

Hvad betyder SPDT på en vippekontakt?

SPDT står for Single Pole Double Throw, som er en almindelig konfiguration for vippekontakter, der bruges i elektriske kredsløb. At forstå, hvad SPDT betyder på en vippekontakt, involverer at forstå dens struktur, funktion og applikationer. I denne omfattende guide vil vi dykke ned i betydningen af ​​SPDT på en vippekontakt i detaljer.

Definition afSPDT-vippekontakt:

SPDT refererer til den interne konfiguration af en vippekontakt, der angiver dens elektriske kontakter og omskiftningsmuligheder.

"Single Pole" angiver, at switchen har én indgangsterminal (pol), hvor strømmen kommer ind i switchen.

"Double Throw" betyder, at switchen har to udgangsterminaler (throws), hvilket gør det muligt for den at styre forbindelsen af ​​et kredsløb mellem to forskellige stier.

Forståelse af SPDT-vippekontaktstruktur:

SPDT-vippekontakter består typisk af tre terminaler: Fælles (COM), Normally Open (NO) og Normally Closed (NC).

Fællesterminalen er indgangsterminalen, hvor den indgående strøm tilsluttes.

Normally Open-terminalen er en af ​​udgangsterminalerne, der er forbundet til Common-terminalen, når kontakten er skiftet til ON-positionen.

Normally Closed-terminalen er den anden udgangsterminal, der er forbundet til Common-terminalen, når kontakten er i OFF-position.

Funktionalitet af SPDT-vippekontakt:

Når SPDT-vippekontakten er i ON-positionen, forbinder den den fælles terminal til den normalt åbne terminal, hvilket fuldender kredsløbet mellem disse to terminaler.

Omvendt, når kontakten er i OFF-position, forbinder den den fælles terminal til den normalt lukkede terminal og afbryder kredsløbet mellem disse to terminaler.

Anvendelser af SPDT-vippekontakt:

Enkel ON/OFF kontrol:SPDT-vippekontakter bruges almindeligvis til grundlæggende ON/OFF-styring i forskellige elektriske enheder og systemer. De giver brugerne mulighed for manuelt at skifte mellem to tilstande, enten ved at forbinde eller afbryde kredsløbet.

Polaritetsvending:I applikationer som motorstyring kan SPDT-vippekontakter bruges til at vende kredsløbets polaritet, ændre rotationsretningen eller bevægelsen af ​​en motor.

Signalruting:SPDT-omskiftere bruges også til signalroutingformål, hvilket giver brugerne mulighed for at vælge mellem forskellige inputkilder eller outputdestinationer i elektroniske kredsløb.

Skift til/fra:SPDT-vippekontakter fungerer som alsidige vippekontakter, der gør det muligt for brugere at skifte mellem to forskellige funktioner eller tilstande med en enkelt kontakt.

Fordele ved SPDT-vippekontakter:

Alsidighed: SPDT-vippekontakter giver alsidighed til styring af elektriske kredsløb, hvilket gør dem velegnede til en bred vifte af applikationer.

Manuel kontrol: Disse kontakter giver manuel kontrol, så brugerne kan skifte mellem forskellige tilstande eller funktioner efter behov.

Forenklet ledningsføring: SPDT-konfigurationen forenkler ledningsføringen og kræver færre forbindelser sammenlignet med mere komplekse kontakter.

Overvejelser ved brug af SPDT-omskiftere:

Korrekt klassificering: Sørg for, at SPDT-vippekontakten er klassificeret korrekt til kredsløbets spændings- og strømkrav for at undgå elektriske farer eller kontaktfejl.

Holdbarhed: Vælg en kontakt med en holdbar konstruktion og materialer til at modstå hyppig brug og miljømæssige forhold.

Sikkerhed: Vær forsigtig, når du arbejder med elektriske kredsløb, og følg altid sikkerhedsforanstaltninger for at forhindre elektriske ulykker.

Sammenfattende angiver SPDT på en vippekontakt dens konfiguration med en indgangsterminal og to udgangsterminaler, hvilket gør det muligt at styre forbindelsen af ​​et kredsløb mellem to forskellige stier. At forstå betydningen af ​​SPDT på en vippekontakt er afgørende for effektivt at bruge disse kontakter i forskellige elektriske applikationer.
