Montering af stilarter til metalknapskontakter

Metalknapskontakter,Ligesom Metal Push -switches, kommer de skinnende oplyste metal -trykknapper og dine almindelige standardmetalafbrydere på alle mulige måder at blive installeret på. Uanset om du arbejder på et stort industrielt kontrolpanel eller en lille elektronisk gadget, er der en monteringsstil for dig. Disse designs handler om at sikre, at kontakten forbliver sat, fungerer godt og passer med den overflade, du fastgør det til.

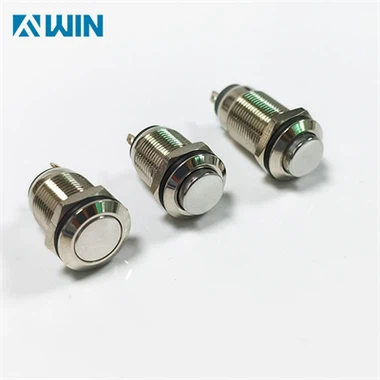

Panel Mount er go-to-muligheden for de fleste mennesker. Det er lavet til at sætte afbrydere i flade overflader, som kontrolpaneler, dashboards eller de ydre kasser med elektronik. Hvordan fungerer det? Nå, kontakten har denne trådede metaldel, der stikker ud fra sin krop. Først bor du et hul i panelet, der er den nøjagtige størrelse af det switch-switch-normalt 12 mm, 16 mm eller 19 mm. Så springer du kontakten ind fra forsiden. Derefter strammer du en møtrik på den trådede del fra bagsiden af panelet. På denne måde sidder kontakten fladt eller bare lidt over overfladen. Panelmontering af metal-trykknapskontakter er perfekte, når du har brug for let adgang og ønsker, at kontakten skal være synlig, som på industrielle maskiner eller nødstopknapper. Lyserede metal -trykknapper bruger ofte også denne stil, da panelet giver en robust base for at beskytte de små LED -lys og alle ledninger indeni mod at blive beskadiget.

PCB Mount (det er trykt kredsløbskortmontering) er fantastisk til, når du vil fastgøre kontakten lige på et kredsløbskort. Du vil se dette meget inden for små elektronik, forbrugergadgets og automatiserede systemer. Disse afbrydere har stifter eller små loddefaner. Du stikker dem bare gennem huller på PCB og lod dem derefter på plads. PCB-mount metalafbrydere er lette og tager ikke meget plads, så du har ikke brug for ekstra ting som nødder eller parenteser. De er et øverste valg til design, hvor du er kort på plads, som i spilcontrollere eller medicinsk udstyr. For de oplyste betyder montering på en PCB, at de får en solid effektforbindelse, så LED -lysene forbliver lyse og konsistente. Men her er fangsten: De er ikke det bedste valg til virkelig hårde job. Hvis kontakten bliver skubbet et ton, kan de loddede forbindelser muligvis begynde at løsne.

Trådet montering med en flange er lidt som panelmontering, men med en ekstra funktion. Den har denne flangede krave, der sidder mod fronten af panelet. Denne flange hjælper med at forhindre, at skiftet drejer rundt, når du bruger den, hvilket er virkelig praktisk på steder, der vibrerer meget, som i biler eller fly. Nogle gange har flangen endda pakninger til at holde vand ude, så det er en fantastisk mulighed for vandtæt metal -trykknapknapper, som du vil bruge uden for eller under våde forhold.

Nogle metalafbrydere giver dig det bedste fra begge verdener med hybridmontering. De kombinerer funktioner i panel- og PCB -montering. For eksempel kan en switch muligvis have den gevinddelte del til installation i et panel, men inkluderer også PCB-monteret stifter, så du kan forbinde den direkte til kredsløbene inde. Det er som at have bekvemmeligheden ved let adgang og fordelene ved en direkte elektrisk forbindelse alt sammen i én.

For at opsummere det, når du vælger, hvordan du monterer en metalknappekontakt, er du nødt til at tænke på, hvor meget plads du har, hvor den skal bruges, og hvordan den skal sættes sammen. Panelmontering er fantastisk til uslebne, synlige opsætninger. PCB og overflademontering er perfekte til lille elektronik.
